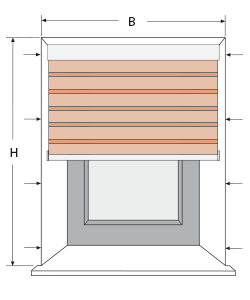

B = Stoffjalousie-Breite
= kleinste lichte Breite
minus 1 cm*
H = Stoffjalousie-Höhe
= lichte Höhe
minus 1 cm
* immer an 4 verschiedenen
Punkten messen

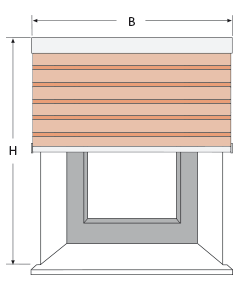

B = Stoffjalousie-Breite +
einschließlich gewünschtem
Überstand.
Wir empfehlen mind. + 10 cm.
H = Stoffjalousie-Höhe +
einschließlich gewünschtem
Überstand.
Wir empfehlen mind. + 5 cm.

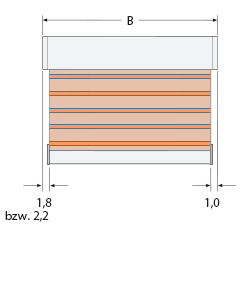

Motorseite 2,2 cm
Kettenseite 1,8 cm
Gegenseite 1,0 cm
Achtung:
Bitte achten Sie beim
Aufmaß auf Beschlagteile
und bei der Montage
in der Laibung, dass sich
das Fenster noch öffnen
lässt.
TRIPLÉ darf technisch
bedingt nur bis zur bestellten
Höhe ausgefahren
werden, damit die
Sicherheitswicklung auf
der Welle verbleibt.
