Maß B und H einschließlich
gewünschtem Überstand = Bestellmaß
Maß B und H abzüglich 5 mm = Bestellmaß
Hinweis:
Messen Sie an mehreren Punkten das Maß B (Breite) wegen evtl. Fenstermaßtoleranzen.
(B = Kleinste gemessene Breite)
Achten Sie bitte auf vorstehende Beschläge.
Maß B und H einschließlich
gewünschtem Überstand = Bestellmaß
Messen Sie an mehreren Punkten das Maß B (Breite) wegen evtl. Fenstermaßtoleranzen.
Bei Montage auf dem Rahmen lichtes Maß und gewünschte Überstände angeben. Auf vorstehende Beschläge achten.
X = gewünschter Überstand bis Außenkante Schiene
Montagehinweis:
Clip und Winkel benötigen jeweils weitere 4,5 mm.
Messen Sie die Eckpunkte der Glasleiste aus.
Maß B zzgl. 5 mm = Bestellmaß
Maß H abzgl. 5 mm = Bestellmaß
Lichtschlitz (Stoffzwischenraum)
ca. 10 mm

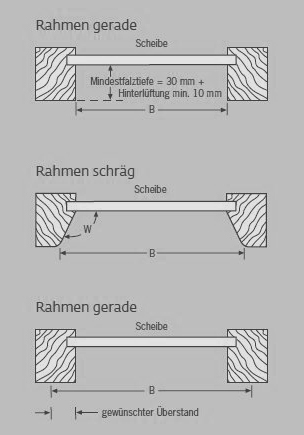

1. Rahmen schräg
2. Rahmen gerade
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!
aus Aluminium, silber eloxiert, weiß lackiert, schwarzbraun lackiert oder anthrazit lakiert.
Mantagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, schwarzbraun lackiert oder anthrazit lakiert.
Mantagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Mantagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Mantagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, schwarzbraun lackiert, anthrazit lackiert oder messing eloxiert.
Mantagemöglichkeit:
Senkrecht
Bei der Montage von DUETTE®-Anlagen vor Wärmeschutzgläsern ist nach der Wärmeschutzverordnung auf einen ausreichenden Abstand zum Glas sowie auf eine ausreichende Be- und Entlüftung von mind. 20 cm für die Behangober- und Behangunterseite zu achten.
Maß B und H einschließlich
gewünschtem Überstand = Bestellmaß
Maß B und H abzüglich 5 mm = Bestellmaß
Hinweis:
Messen Sie an mehreren Punkten das Maß B (Breite) wegen evtl. Fenstermaßtoleranzen.
Achten Sie bitte auf vorstehende Beschläge.
Maß B und H einschließlich
gewünschtem Überstand = Bestellmaß
Messen Sie an mehreren Punkten das Maß B (Breite) wegen evtl. Fenstermaßtoleranzen.
Bei Montage auf dem Rahmen lichtes Maß und gewünschte Überstände angeben. Auf vorstehende Beschläge achten.
X = gewünschter Überstand bis Außenkante Schiene
Montagehinweis:
Clip und Winkel benötigen jeweils weitere 4,5 mm.
1. Rahmen schräg
2. Rahmen gerade
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!
Ober- und Unterschiene
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lackiert, schwarzbraun lackiert oder messing eloxiert.
Mantagemöglichkeit:
Senkrecht
Ober- und Unterschiene
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lackiert, schwarzbraun lackiert oder messing eloxiert.
Mantagemöglichkeit:
Senkrecht
Bei der Montage von DUETTE®-Anlagen vor Wärmeschutzgläsern ist nach der Wärmeschutzverordnung auf einen ausreichenden Abstand zum Glas sowie auf eine ausreichende Be- und Entlüftung von mind. 20 cm für die Behangober- und Behangunterseite zu achten.
Lichtes Maß und gewünschte Überstände angeben. Auf vorstehende Beschläge achten.
X = gewünschter Überstand bis Außenkante Schiene
Montagehinweis:
Clip und Winkel benötigen jeweils weitere 4,5 mm.
Die lichten Maße werden durch Loten ermittelt.
Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt.
Das Maß C wird als Kontrollmaß genommen. Ermitteln Sie die Maße mit großer Sorgfalt, da nur so der Winkel genau errechnet werden kann.
Maß B: Breite
Maß H2: Kleine Höhe
Maß H1: Große Höhe
Maß C: Schräge Breite
(kein Schienenmaß)
Maß B1: Kleine Breite
1. Rahmen schräg
2. Rahmen gerade
(Abb. S7)
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!
Lichtschlitz (Stoffzwischenraum)
zwischen den Anlagen ca. 10 mm. Erforderlicher Schienenabstand wird
vom Werk festgelegt.
Bei der Montage von DUETTE®-Anlagen vor Wärmeschutzgläsern ist nach der Wärmeschutzverordnung auf einen ausreichenden Abstand zum Glas sowie auf eine ausreichende Be- und Entlüftung von mind. 20 cm für die Behangober- und Behangunterseite zu achten.
Messen Sie an mehreren Punkten das Maß B (Breite) wegen evtl. Fenstermaßtoleranzen.
Achten Sie bitte auf vorstehende Beschläge.
Maß B und H einschließlich gewünschtem Überstand = Bestellmaß.
Bei Montage mit Klemmträgern in der Höhe (H) 10 mm abziehen.
1. Rahmen schräg
2. Rahmen gerade
Bei Montage auf dem Rahmen lichtes Maß + gewünschte Überstände angeben. Auf vorstehende Beschläge achten.
Messen Sie die Eckpunkte der Glasleiste aus.
Maß B zzgl. 5 mm = Bestellmaß
Maß H abzgl. 5 mm = Bestellmaß
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!
Lichtschlitz (Stoffzwischenraum)
zwischen den Anlagen ca. 10 mm. Erforderlicher Schienenabstand wird
vom Werk festgelegt.
Bei der Montage von DUETTE®-Anlagen vor Wärmeschutzgläsern ist nach der Wärmeschutzverordnung auf einen ausreichenden Abstand zum Glas sowie auf eine ausreichende Be- und Entlüftung von mind. 20 cm für die Behangober- und Behangunterseite zu achten.
Lichtes Maß und gewünschte Überstände angeben. Auf vorstehende Beschläge achten.
X = gewünschter Überstand bis Außenkante Schiene
Montagehinweis:
Clip und Winkel benötigen jeweils weitere 4,5 mm.
Die lichten Maße werden durch Loten ermittelt.
Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt.
Das Maß C wird als Kontrollmaß genommen. Ermitteln Sie die Maße mit großer Sorgfalt, da nur so der Winkel genau errechnet werden kann.
Maß B: Breite
Maß H2: Kleine Höhe
Maß H1: Große Höhe
Maß C: Schräge Breite
(kein Schienenmaß)
Maß B1: Kleine Breite
1. Rahmen schräg
2. Rahmen gerade

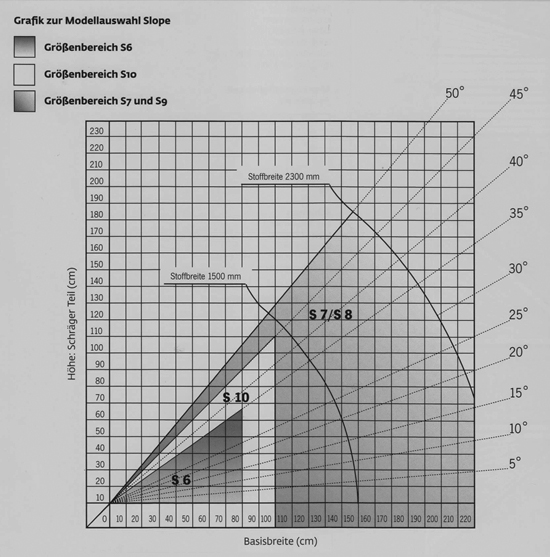

(Abb. VS 4 Slope)
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!

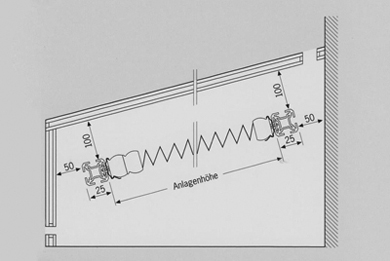

Lichtschlitz (Stoffzwischenraum)
zwischen den Anlagen ca. 10 mm. Erforderlicher Schienenabstand wird
vom Werk festgelegt.
Bei der Montage von DUETTE®-Anlagen vor Wärmeschutzgläsern ist nach der Wärmeschutzverordnung auf einen ausreichenden Abstand zum Glas sowie auf eine ausreichende Be- und Entlüftung von mind. 20 cm für die Behangober- und Behangunterseite zu achten.
Lichtes Maß und gewünschte Überstände angeben. Auf vorstehende Beschläge achten.
X = gewünschter Überstand bis Außenkante Schiene
Montagehinweis:
Clip und Winkel benötigen jeweils weitere 4,5 mm.
Die lichten Maße werden durch
Loten ermittelt.
1. Rahmen schräg
2. Rahmen gerade
Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt.
Das Maß C wird als Kontrollmaß genommen. Ermitteln Sie die Maße mit großer Sorgfalt, da nur so der Winkel genau errechnet werden kann.
Maß B: Breite
Maß H2: Kleine Höhe
Maß H1: Große Höhe
Maß C: Schräge Breite
(kein Schienenmaß)
Maß B1: Kleine Breite
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!
Bei der Montage von DUETTE®-Anlagen vor Wärmeschutzgläsern ist nach der Wärmeschutzverordnung auf einen ausreichenden Abstand zum Glas sowie auf eine ausreichende Be- und Entlüftung von mind. 20 cm für die Behangober- und Behangunterseite zu achten.
Lichtes Maß und gewünschte
Überstände angeben. Auf vorstehende Beschläge achten.
X = gewünschter Überstand bis Außenkante Schiene
Montagehinweis:
Clip und Winkel benötigen jeweils weitere 4,5 mm.
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!
Bei der Montage von DUETTE®-Anlagen vor Wärmeschutzgläsern ist nach der Wärmeschutzverordnung auf einen ausreichenden Abstand zum Glas sowie auf eine ausreichende Be- und Entlüftung von mind. 20 cm für die Behangober- und Behangunterseite zu achten.
Bitte reichen Sie für die Sonderformen eine Maßskizze mit den Fertigmaßen ein.
Für runde Anlagen ist zusätzlich eine feste Schablone im
Maßstab 1:1 erforderlich.
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Senkrecht
Bei der Montage von DUETTE®-Anlagen vor Wärmeschutzgläsern ist nach der Wärmeschutzverordnung auf einen ausreichenden Abstand zum Glas sowie auf eine ausreichende Be- und Entlüftung von mind. 20 cm für die Behangober- und Behangunterseite zu achten.
Genormte Dachfenster
D 20, D 20 F, DTN 20, D 21, D 22, DTN 21
Bitte geben Sie Fensterfabrikat, Typen und lichte Maße an.
Ungenormte Dachfenster
D 20, D 20 F, DTN 20, D 21, D 22, DTN 21
Im Falz Velux Flügeltyp A
Im Falz Velux Flügeltyp B
Im Falz Velux Flügeltyp GGU bis
06.2000
(Nur für D 21, D 22, DTN 21)
Messen Sie an mehreren Punkten das Maß B (Breite) wegen evtl. Fenstermaßtoleranzen.
Im Falz
Im Falz
Roto
6...
7...
8...
Im Falz
Im Falz
Bitte Falzschräge (Winkel) ermitteln!
Auf dem Rahmen nur D 21, DTN 21
Bitte geben Sie bei der Bestellung an, ob es sich um das Fertigmaß oder das lichte Maß handelt.
Im Falz
Nicht als D 20, D 20 F und DTN 20
Anlage möglich.
Im Falz
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg/Waagerecht
Antrieb und Stoffpaket auch auf gleicher Seite möglich (bitte
angeben!).
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg/Waagerecht
Antrieb und Stoffpaket auch auf gleicher Seite möglich (bitte
angeben!).
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg/Waagerecht
Anzahl der Spanndrähte
P 31, P 32, PE:
Anlagenbreite
(mm)
200
300
400
500
600
700
800
900
1000
1100
1200
1300
1400
1500
Anzahl der
Spanndrähte
2
3
3
3
4
4
5
5
5
6
6
7
7
7
Spanndrähte sind UV-beständig und aus schwarzem kunststoffummantelten Stahldraht.
Die lichten Maße werden durch Loten ermittelt.
Bitte nur lichte Maße angeben, Abzüge werden durch das Werk ermittelt.
Das Maß C wird als Kontrollmaß genommen. Ermitteln Sie die Maße mit großer Sorgfalt, da nur so der Winkel genau errechnet werden kann.
Maß B: Breite
Maß H2: Kleine Höhe
Maß H1: Große Höhe
Maß C: Schräge Breite (kein Schienenmaß)
Maß B1: Kleine Breite
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!
(Abb. P 34)
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg/Waagerecht
(Abb. P 35)
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg/Waagerecht
(Abb. P 36)
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg/Waagerecht
(Abb. P 37)
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg/Waagerecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg/Waagerecht
aus Aluminium, silber eloxiert, weiß lackiert, anthrazit lakiert, schwarzbraun lackiert oder messing eloxiert.
Montagemöglichkeit:
Schräg/Waagerecht
Bei Montage auf dem Rahmen lichtes Maß + gewünschte Überstände angeben. Auf vorstehende Beschläge achten.
X = gewünschter Überstand bis Außenkante Schiene.
Montagehinweis:
Clip und Winkel benötigen jeweils weitere 4,5 mm.
Messen Sie an mehreren Punkten das Maß B (Breite) wegen evtl. Fenstertoleranzen.
Messen Sie die Breite bitte an mehreren Stellen und ziehen vom schmalsten Maß 5 mm ab. In der Länge berücksichtigen Sie die Lüftungsschlitze oben und unten sowie die Stärke des Montageprofils.
Geben Sie für Ihre Bestellung immer Fertigmaße (Anlagenmaße) an.
Lichtes Maß - 5 mm = Fertigmaß (Anlagenmaß)
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!

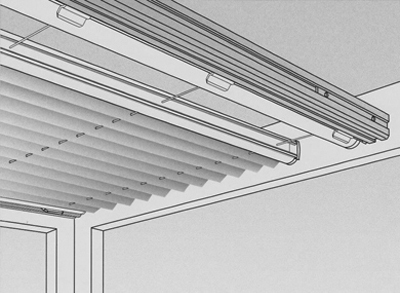

Messen Sie den Abstand der Sparren und addieren den gewünschten Überstand links und rechts. In der Länge berücksichtigen Sie bitte die Lüftungsschlitze oben und unten sowie ggf. die Stärke des Montageprofils.
Geben Sie für Ihre Bestellung immer Fertigmaße (Anlagenmaße) an.
X = gewünschter Überstand

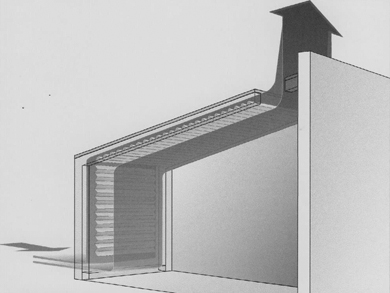

sind ein idealer, funktionsgerechter Sonnenschutz.
Voraussetzung dafür ist eine ausreichende Be- und Entlüftung
sowie Luftzirkulation.
für Abstand und Lüftungsschlitze mit Montageprofil.
Bei unzureichender Be- und Entlüftung des Wintergartens kann
es zu Kondenswasserbildung kommen.
Für Stoffbeschädigungen durch herabtropfendes Kondenswasser sowie scharfe Glasreinigungsmittel, die direkt oder indirekt mit
dem Stoff in Verbindung kommen, können wir keine Gewährleistung übernehmen. Ebenso für Insektenexkremente,
die zur Stoffbeschädigung führen.
Zwischen Faltstore und Verglasung sollte mindestens ein Abstand von 100 mm sein, zwischen Montageprofil und Wand oben und unten mindestens 50 mm, um eine ausreichende Luftzirkulatoin
zu ermöglichen.
P8630 silber eloxiert
P8631 weiß lackiert
P8632 schwarzbraun lackiert
P8633 messing eloxiert
Mehrpreis 28,30/mtr.
P8270 grau
P8271 weiß
P8272 schwarz
Mehrpreis 3,20/St.
P8275 grau
P8276 weiß
P8277 schwarz
Mehrpeis 2,80/St.
Allgemeiner Hinweis
Für Glasschäden, die nach dem Einbau von Faltstores auftreten, können keine Garantieansprüche geltend gemacht werden.
Bitte reichen Sie für die Sonderformen eine Maßskizze mit den Fertigmaßen ein:
Achtung:
Wenn nichts anderes gewünscht:
Stoffbreite = Schienenbreite
Endkappen stehen über!
Breite, Höhe, Schräge
Breite, Höhe, Schräge links, Schräge rechts
Breite, Höhe (Radius = halbe Breite)
Breite, Höhe
Breite, Höhe, Schräge
Breite, Höhe, Schräge links, Schräge rechts
